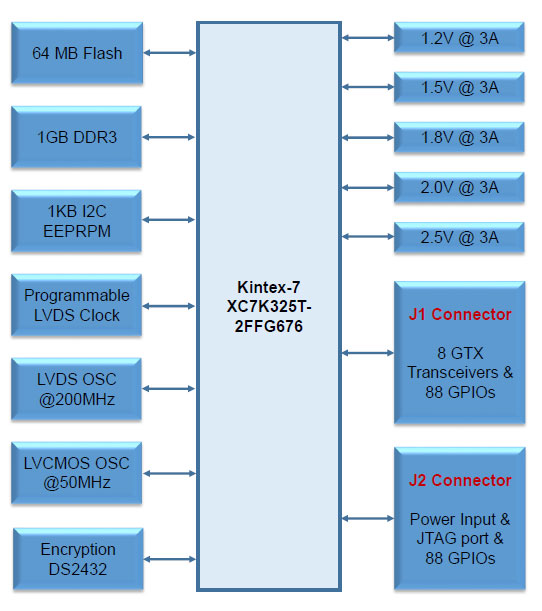

GVI CXK7T360 系列核心板采用了 Xilinx Kintex-7 系列FPGA。Kintex-7 FPGA 是一款新型的28nm FPGA，展现高端性能，成本降低过半。Kintex-7 系列是在通用 28nm 架构基础上构建的三大产品系列之一，其设计实现了最低的功耗，与前几代 FPGA 相比，其功耗降低了一半多，而其性价比却提高了2倍。 Kintex-7 系列可提供高密度逻辑、高性能串行连接功能、存储器、DSP 以及 灵活混合信号，通过这些功能可以提高系统级性能，并可以更紧密地进行集成。该核心板上还集成了两颗16位 512MByte DDR3 SDRAM。板上集成了 512Mb 并行 NOR Flash 芯片，用于保存FPGA配置文件和用户数据。2个Samtec高性能连接器提供了丰富的IO口资源。该连接器支持高速信号传输，保证了核心板和底板之间的 信号质量。8对GTX串行信号使该核心板满足了包括万兆以太网，PCIE，SATA等在内的多种高速传输系统的应用。核心板上集成了5组高效率电源模块， 极大的简化了底板的电源设计。同时紧凑的设计，使整个核心板只有74mm x 58mm，更容易集成到您的系统中。
        该套件同时提供非常丰富的FPGA参考设计。其中包括极富价值的PCIe DMA data transfer 和 10G以太网参考应用。全部参考设计均提供源代码。

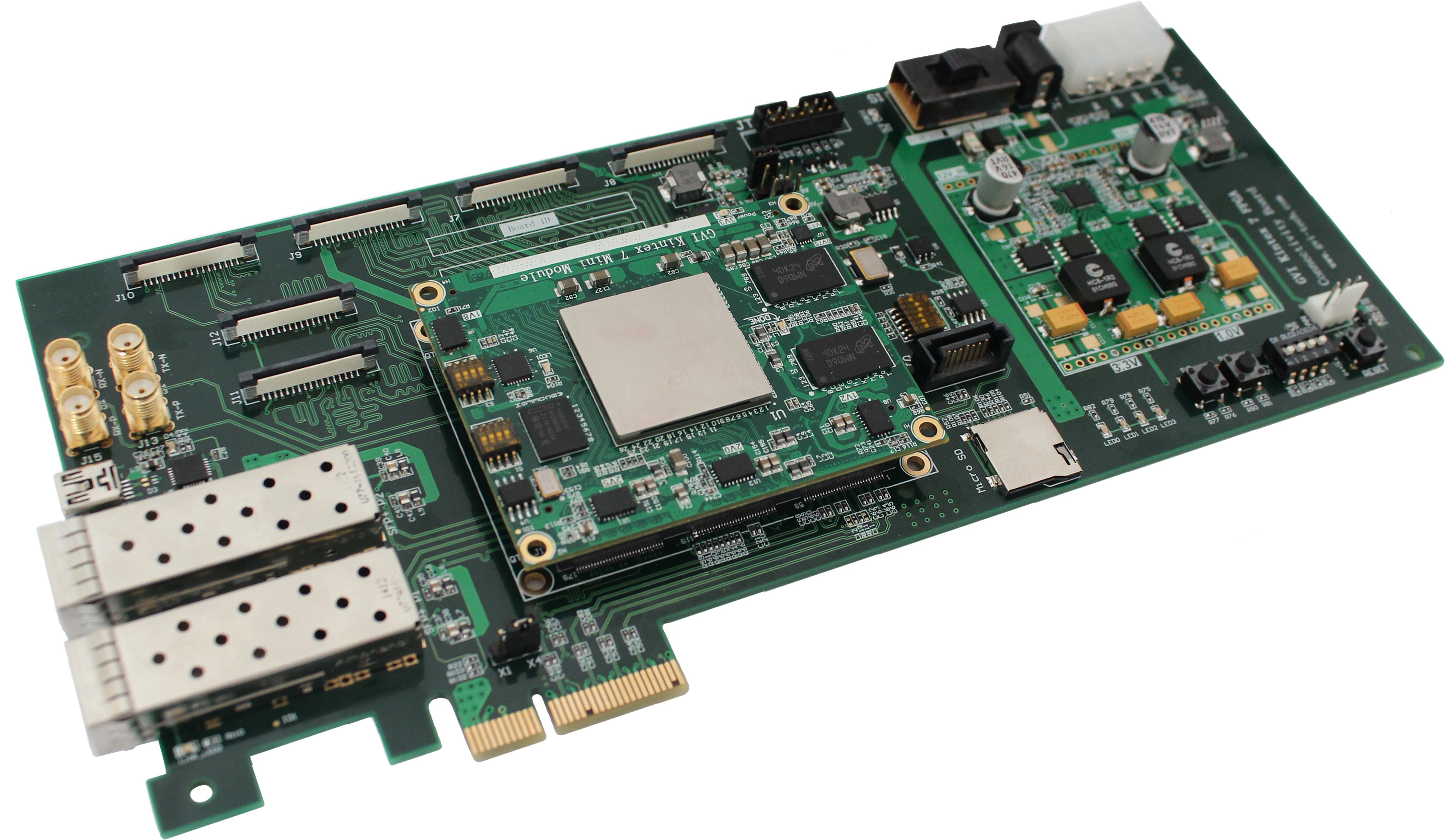

        套件包括CXK7T360系列核心板， BXK7C01底板以及12V电源。

• Xilinx Kintex-7 FPGA XC7K325T-2FFG676
• 2x512MB DDR3 SDRAM
• 64 MB configuration/user data Flash
• I2C EEPROM
• Several Clock Resources:

Programmable LVDS clock source
200 MHz LVDS oscillator (system clock)
50MHz Single End oscillator

• Two Samtec QSH high speed connectors
• Eight GTX ports
• 176 user I/O pins
• Breathing LED
• High efficient on board power module:

• Power input: 3.3V & 1.0V
• 14 layer PCB design
• Dimension: 7.4cm x 5.8cm

• PCIe Design Creation
• PCIe DMA Data Transfer (all source code included)

• 10 Gigabit Ethernet Demo: FPGA ßà PC
• Integrated Bit Error Ratio Test (IBERT)
• Embedded System Design

•    Matlab Simulink Demo
