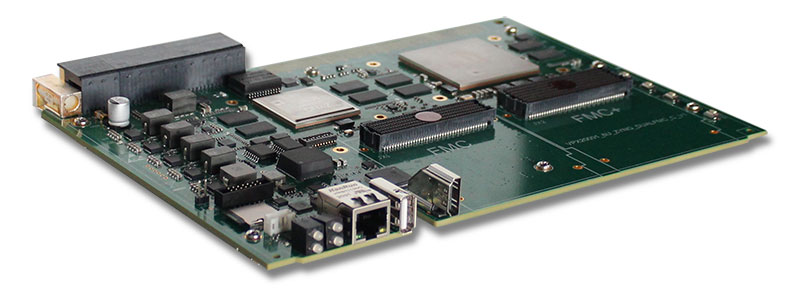

处理器单元
· Virtex-7 FPGA 处理单元
o Xilinx Virtex-7 系列高性能 FPGA, XC7VX690T-2FFG1761
o 两组独立的 32位 DDR3内存, 每组 8Gbits
o 256Mb QSPI Flash
· Zynq-7000 SoC 处理单元
o Xilinx Zynq-7000 系列中的最高规格的 XC7Z100-2FFG900
o PS端 32位 8Gbits DDR3内存
o PL端 32位 8Gbits DDR3内存
o 256Mb QSPI Flash
· Virtex-7 与 Zynq-7000 SoC 处理器间高速互联接口
o 4组MGT高速通信链路, 可运行 SRIO 等通信协议
VPX 规格
· PCIe X8 端口
· SRIO X8 端口
· FPGA 提供32对差分 LVDS 信号和160个单端信号
· 千兆以太网连接
· HDMI等其他功能连接
FMC+规格
· 12组 MGT
· 80对差分信号
· 7路参考时钟输入
FMC规格
· 4组 MGT
· 80对差分信号
· 5路参考时钟输入
前面板
· 1个 FMC+
· 1个 FMC
· 1个 USB2.0 接口
· 1个 RJ45 千兆以太网接口
· 4个 LED 指示灯
