Spartan-6 LX FPGA模块

主要特征:

  • GVI Spartan-6 FPGA 开发套件是一款包含高速DDR3,支持千兆以太网接口, 以及丰富的扩展接口的高带宽和高性能开发平台 。
  • 核心模块采购代码:CXS60200

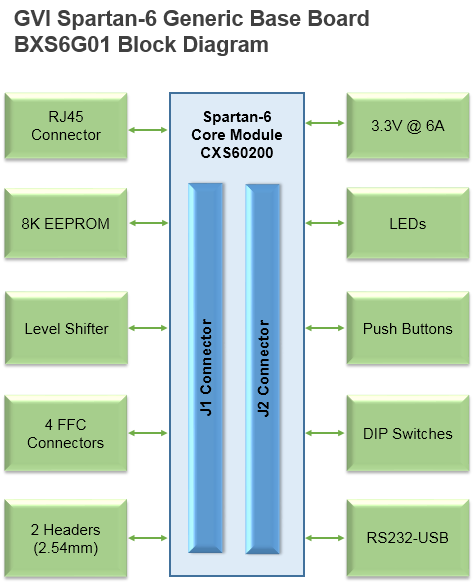

  • 底板采购代码:BXS6G01
  • 产品特点

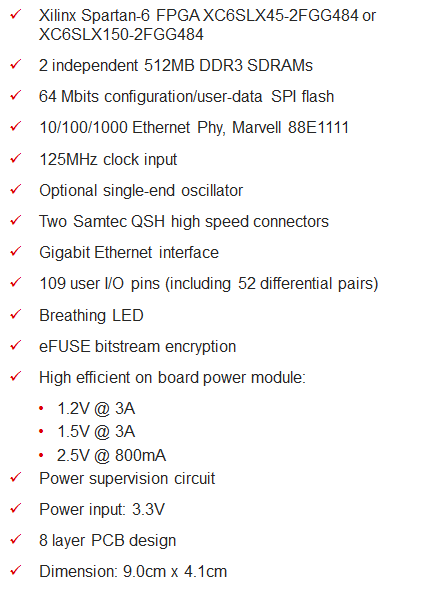

  • 技术指标

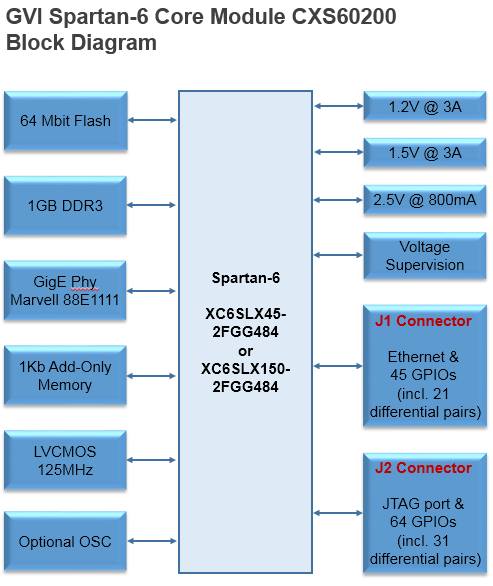

  • 产品框图

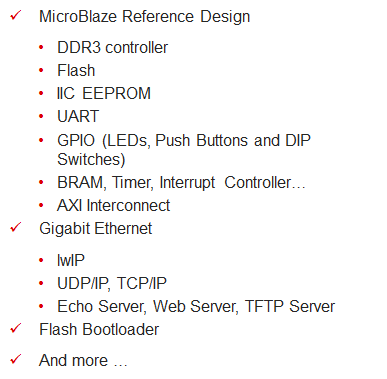

  • SDK及软件
  • 产品清单

    GVI CXS60200 系列核心板采用了 Xilinx Spartan-6系列FPGA,多达 150,000 个逻辑单元。Spartan-6 器件是最高成本优化的 FPGA,可提供各种业界领先的连接特性,如高逻辑引脚比、小型封装以及各种多样化支持性 I/O 协议等。这些器件采用 45nm 技术构建,是汽车信息娱乐、消费类以及工业自动化中各种高级桥接应用的理想选择。此外,该核心板上还集成了两颗16位 512MByte DDR3 SDRAM,内存访问带宽高达25.6Gbps。该系列核心板提供的高带宽内存接口满足了包括高性能视频处理,高速通信在内的多种应用。 64Mb SPI Flash 芯片,用于保存FPGA配置文件和用户数据。板上集成的千兆以太网收发器满足了高速以太网通信的需求,使基于该核心板的系统可以方便地与 其他系统实现可靠地高速通信。 2个Samtec高性能连接器提供了丰富的IO口资源。该连接器支持高速信号传输,保证了核心板和底板之间的 信号质量。核心板上集成了3组高效率电源模块, 极大的简化了底板的电源设计。同时紧凑的设计,使整个核心板只有90mm x 41mm,更容易集成到您的系统中。

    CXS60200 可支持XC6SLX150-2FGG484或XC6SLX45-2FGG484两种型号,具体采购需求请联系销售。

Spartan-6 LX FPGA模块  下载

GVI_Sparten-6LX_套件简介.pdf
